文章來源：順益體系（集團(tuán)）表面處理事業(yè)部

在水泥廠的漿液循環(huán)系統(tǒng)中、礦山的浮選輸送槽里、鋼鐵廠的冶煉設(shè)備中、化工廠的物料輸送系統(tǒng)內(nèi)、電力站的冷卻水循環(huán)系統(tǒng)的裝置上，設(shè)備長(zhǎng)期處于惡劣工況下，泵體、泵殼及管道內(nèi)壁的氣蝕與磨損問題一直是影響生產(chǎn)效率與成本控制的關(guān)鍵因素。面對(duì)這一挑戰(zhàn)，順益公司憑借其在材料科學(xué)與表面工程技術(shù)領(lǐng)域的深厚積累，推出了創(chuàng)新性的碳化硅耐磨涂層材料，為設(shè)備的耐磨修復(fù)與翻新提供了革命性的解決方案。

漿液循環(huán)泵系統(tǒng)磨損情況分析

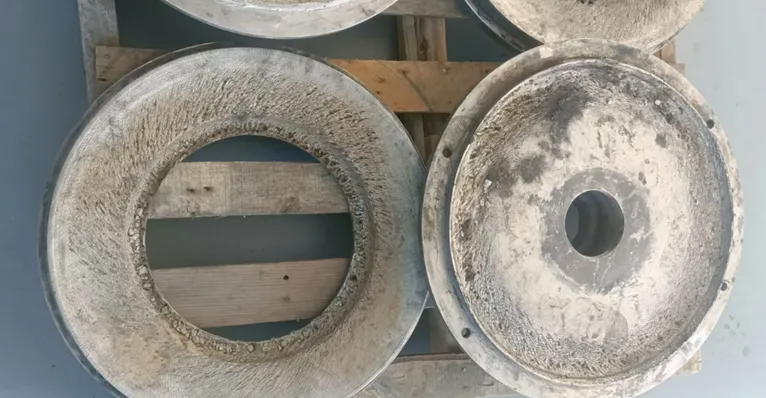

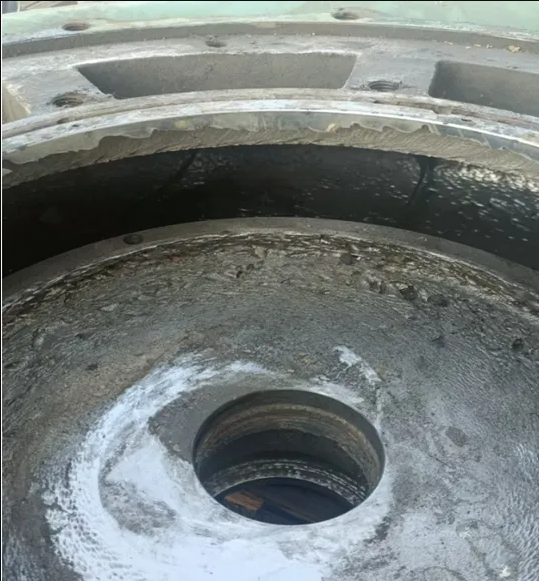

(泵殼內(nèi)壁磨損)

當(dāng)泵運(yùn)行時(shí)，葉輪進(jìn)口處可能產(chǎn)生局部低壓區(qū)域，導(dǎo)致液體汽化形成氣泡。這些氣泡在高壓區(qū)域迅速坍塌，產(chǎn)生高壓沖擊波，對(duì)葉輪表面造成剝落和磨損。

汽蝕不僅會(huì)導(dǎo)致葉輪表面的磨損，還會(huì)產(chǎn)生噪聲和振動(dòng)，降低泵的性能，嚴(yán)重時(shí)甚至?xí)?dǎo)致液體斷流，影響泵的正常工作。

漿液循環(huán)泵處理的漿液通常具有腐蝕性，如酸性漿液中的氯離子等，會(huì)對(duì)泵體和葉輪造成腐蝕磨損。漿液中的固體顆粒，如石膏晶體、石灰石等，也會(huì)對(duì)泵體和葉輪產(chǎn)生沖刷磨損。

泵體和葉輪的設(shè)計(jì)如果不符合流體力學(xué)原理，會(huì)導(dǎo)致流體在泵體內(nèi)產(chǎn)生渦流和旋渦，增加磨損和沖刷。進(jìn)口密封環(huán)的設(shè)計(jì)不合理，如配合面積過小或密封環(huán)設(shè)計(jì)成直角，會(huì)導(dǎo)致沖刷應(yīng)力集中，加速磨損。

漿液循環(huán)泵長(zhǎng)時(shí)間運(yùn)行，且運(yùn)行條件惡劣，如高溫、高壓、高濃度等，會(huì)加速泵體和葉輪的磨損。

磨損的具體表現(xiàn)

葉輪表面出現(xiàn)凹坑、粗糙度增加，導(dǎo)致過流阻力增大；葉片出現(xiàn)缺口，產(chǎn)生渦流，降低流量和效率；嚴(yán)重時(shí)，葉輪會(huì)報(bào)廢，需要更換新的葉輪。

泵體內(nèi)壁出現(xiàn)磨損痕跡，降低泵的使用壽命。密封環(huán)磨損，導(dǎo)致密封性能下降，出現(xiàn)泄漏現(xiàn)象。

新材料解決方案：ARK-227碳化硅耐磨涂層

1、產(chǎn)品特性

• 強(qiáng)力粘接：碳化硅耐磨涂層展現(xiàn)出卓越的韌性與高強(qiáng)度的粘接性能，與金屬基材緊密結(jié)合，固化后無收縮，確保修復(fù)部位的長(zhǎng)期穩(wěn)定。
• 易于施工：材料不沉淀、不分層、流動(dòng)性佳，易于成型，即便對(duì)施工人員的技術(shù)要求不高，也能輕松實(shí)現(xiàn)高質(zhì)量的修復(fù)作業(yè)，降低操作難度與成本。
• 適應(yīng)廣泛：無論是長(zhǎng)期浸泡于水、酸性或堿性環(huán)境中，碳化硅耐磨涂層都能展現(xiàn)出出色的耐腐蝕性，廣泛適用于各種復(fù)雜工況下的設(shè)備修復(fù)與防護(hù)。
• 精準(zhǔn)修復(fù)：固化后的涂層支持車、削、磨等多種機(jī)械加工方式，能夠精確修復(fù)因磨損、腐蝕造成的工件損傷，恢復(fù)甚至超越原設(shè)備性能。

主要用于漿液循環(huán)泵葉輪、殼體、漿液攪拌槳等磨損的修復(fù)和預(yù)防護(hù)。

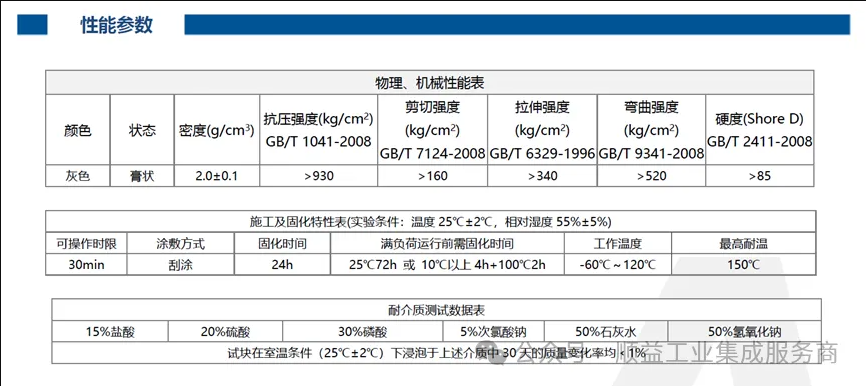

3、性能參數(shù)：

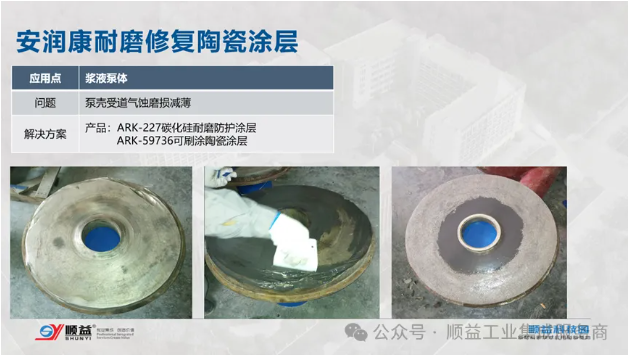

應(yīng)用案例
